Fe₂O₃研磨應用 - TF-VC200 高能震動球磨機 / Winner 2309A雷射粒徑分析儀

客戶需求溝通 : 客戶回收Fe2O3用來吸附廢水中的多氮染料，本來以手持研缽研磨，除了需要研磨約12小時的時間之外，研磨

                          出來的品質難以掌控，甚至無法再更細化。

                          使用高能振動研磨機，不僅可以縮短時間，並達到品質穩定小量產階段，對於未來需要更大吸附比表面積，還

                          能進一步細化。

樣品敘述 : 樣品為黑色的三氧化二鐵，肉眼可視其顆粒大小不一，且可能容易吸濕造成團聚，甚至肉眼可視約mm等級以上的

                   團聚，但以手稍微揉搓即可分散。樣品共60g。

                  二、Winner 2309A 粒徑分析儀進行確認顆粒的粒徑分佈

實驗步驟說明 :

一、以TF-VC200，配置氧化鋯珠+氧化鋯研磨罐進行研磨

        1.秤重 : 20g樣品

        2.配珠 : 3mm 10g /  5mm 10g

        3.轉速 : 1700r / min

        4.運轉時間: 2min + 10min閒置冷卻

        5.運轉次數: 6 runs / 12runs

二、Winner 2309A，量測粒徑分布 : 原始樣品 / 手磨樣品 / 研磨機研磨樣品

        1. 樣品參數:  Mie method :

           Particle Refractive Index : A (1.806) / B(1.654)

           Particle Absorption Index 0.10

        2. 溶劑參數:  Water，Dispersant Refractive Index 1.33

        3. 分析參數:  遮蔽率10~20%，是S/N比較高又較不會因為濃度過高產生多重光散射的通則。

        4. 攪拌速度:  1800r.p.m

        5. 超音波  :  on

實驗結論:

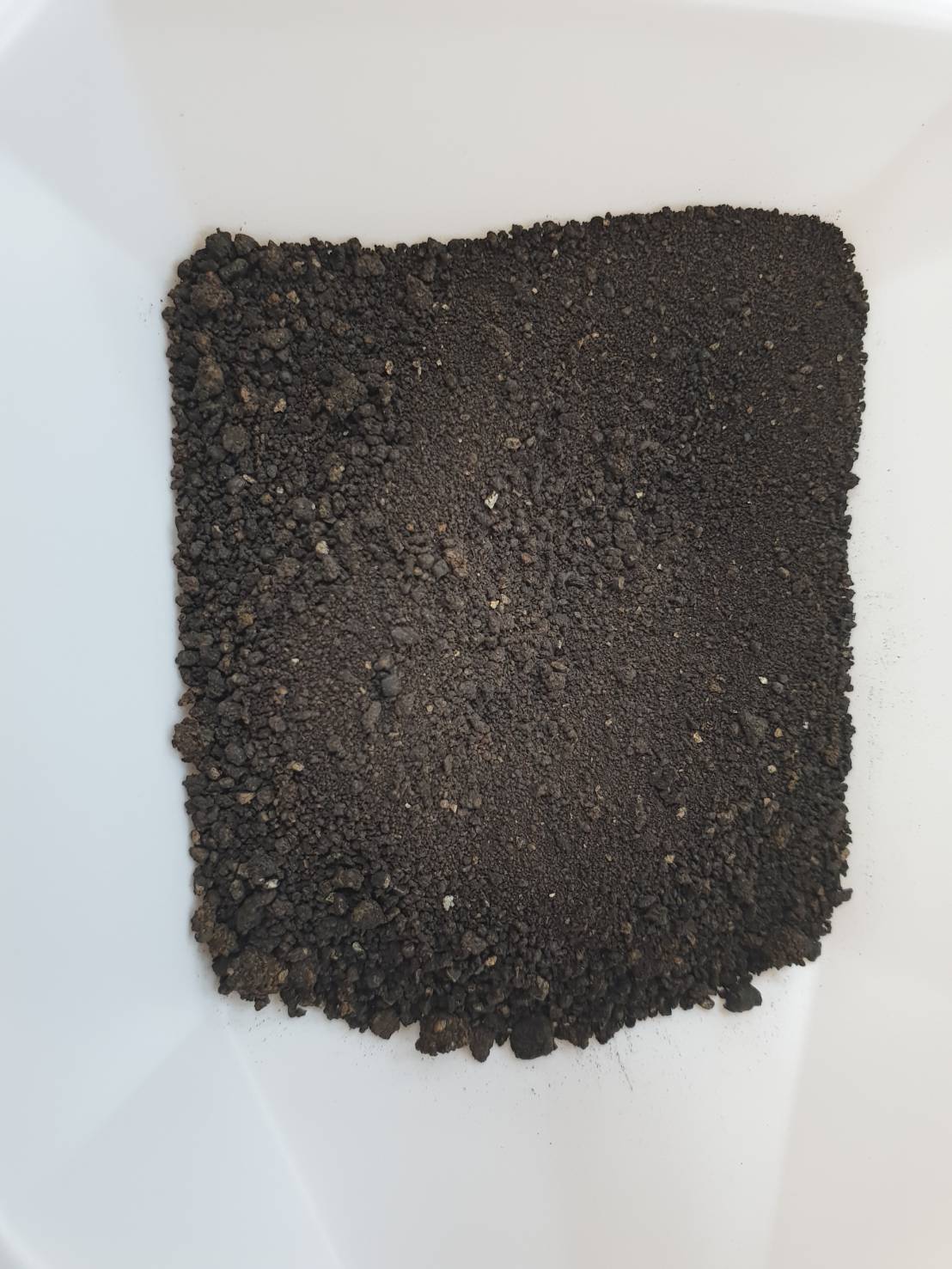

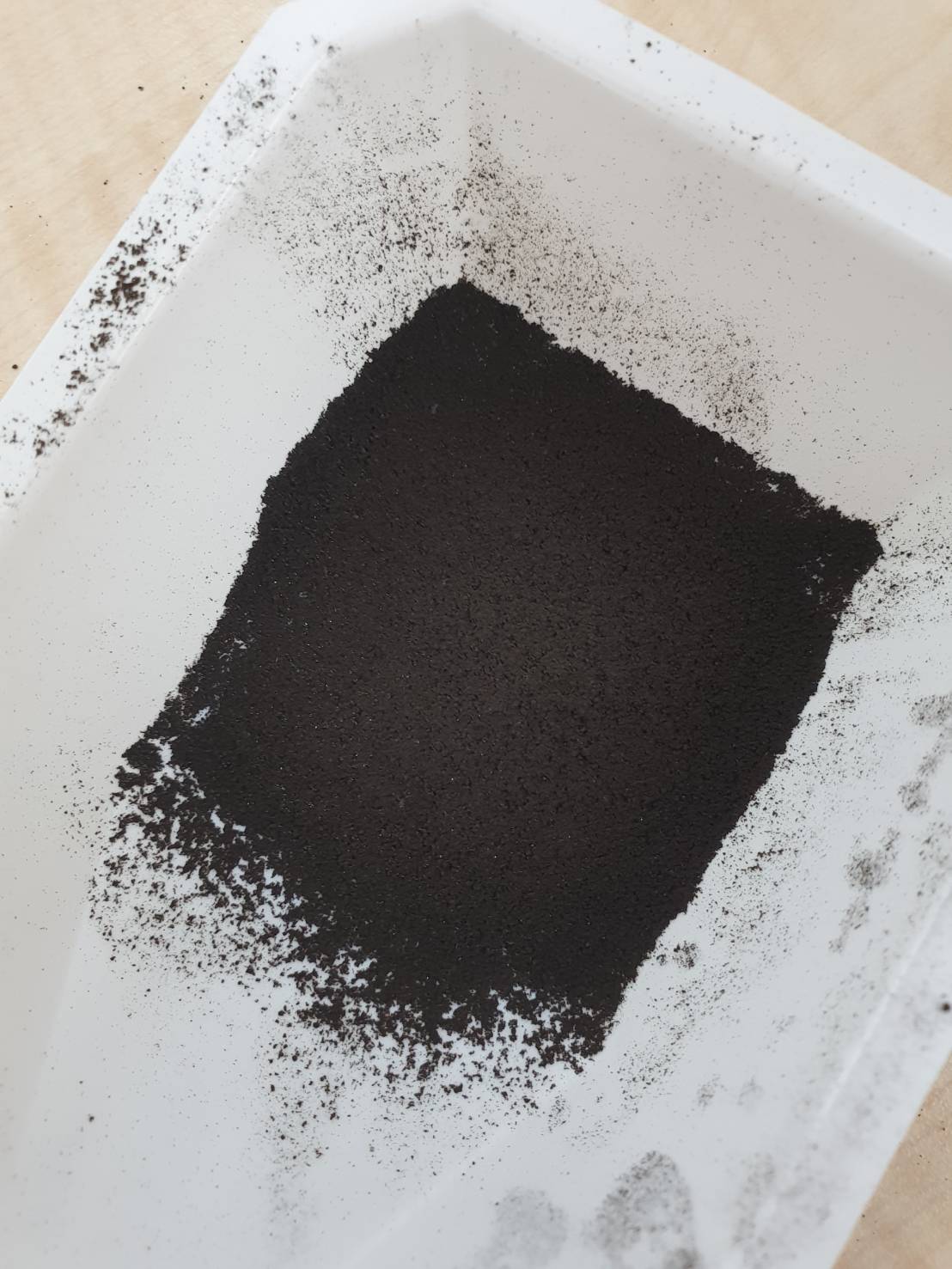

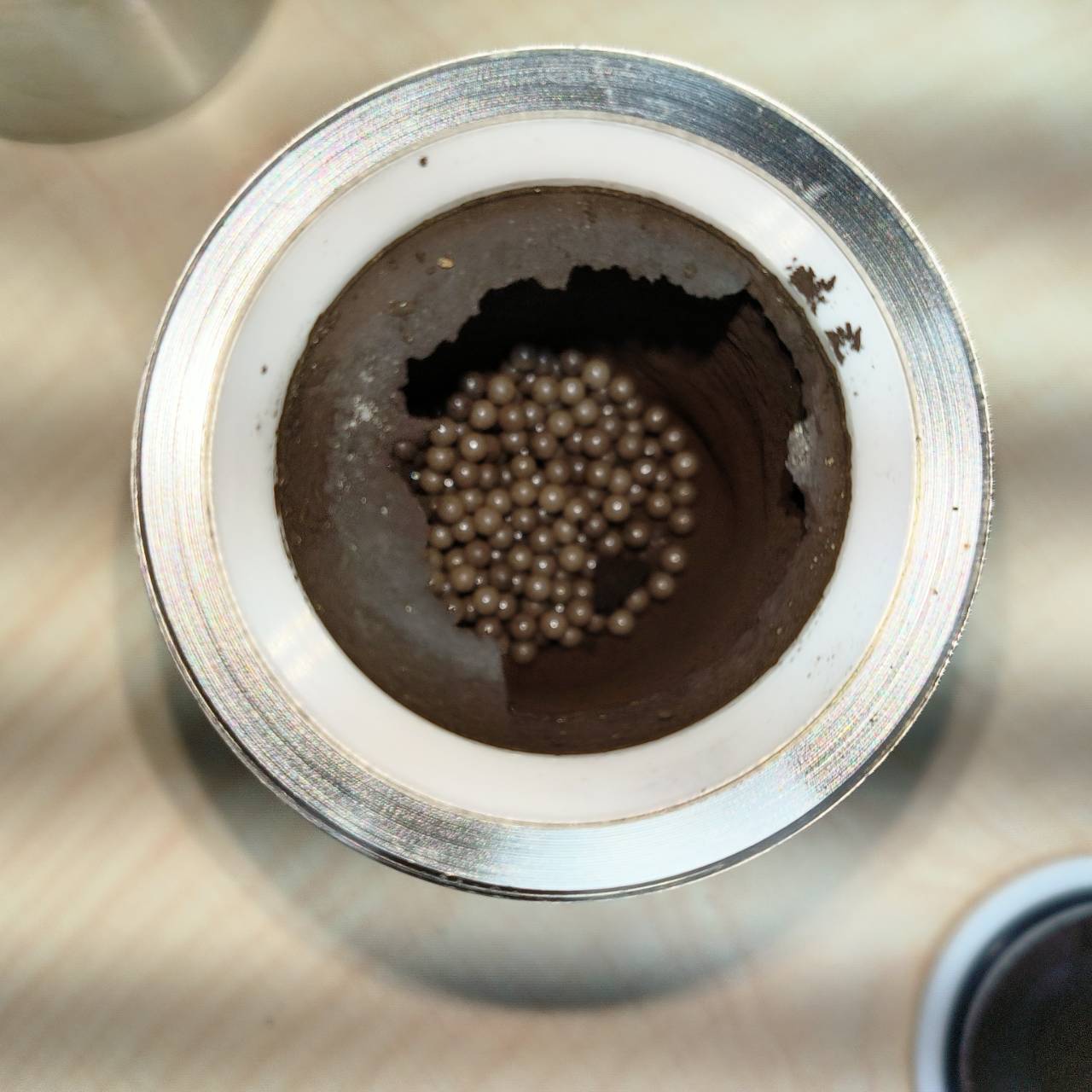

左圖為原始材料，中圖為研磨後的狀況，右圖為樣品與研磨珠經過分離之後的結果。

肉眼可視樣品已從本來的粗糙顆粒變成細緻的粉末。

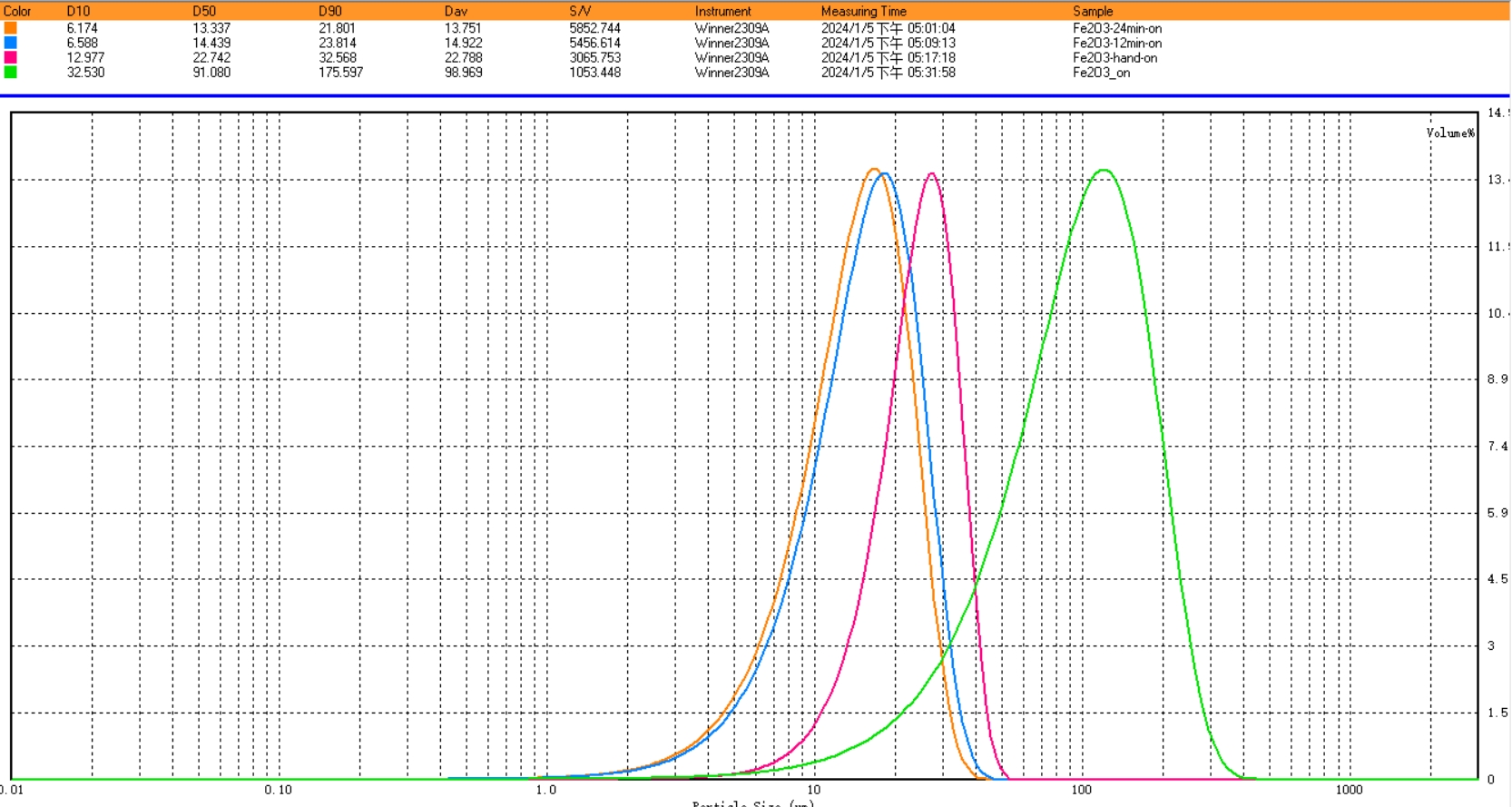

最終以Winner 2309A粒徑分析儀進行分析，得出以下結論:

1.      綠線為原始樣品，粒徑較大小且分布較廣

2.      紅色為客戶以手研磨的結果，粒徑有變小的趨勢，且因為有經過篩製程，因此分布最集中。

3.      藍線 / 橘線為TF-V200研磨6runs / 12runs的結果，雖然沒有經過過篩製程，但粒徑分布也比原始樣品集中很多。

4.      研磨12runs的粒徑結果比研磨6runs稍小，但差異已經不大，代表6runs已經是接近最佳化的設定。

5.      若未來希望再進一步細化，可以使用粒徑更小的研磨珠進行研磨。
