奈米雷射粒徑分析儀 (DLS)
Winner803測範圍為1nm~10,000nm，適用於各種奈米級、亞微米級固體顆粒與乳液樣品的測試。
Winner803是一款基於動態光散射原理(DLS)，並採用數字相關器的雷射奈米粒徑分析儀。自主研製的高速數字相關器與高性能光電倍增管為核心元件，具有操作簡便、測試快速、分辨率高等特點。
量測原理：
利用動態光散射原理與光子相關光譜技術，根據粒子的布朗運動速度，基於不同大小粒子的運動速度不同，當雷射照射這些粒子時，會使散射光發生不同速度的波動。光相關光譜法將根據光子在特定方向的波動下降梯度來分析出粒子尺寸。
儀器結構圖：
雷射光經由傅立葉鏡聚焦於分析樣品槽，偵測器於90度角觀察樣品訊號，降低散射干擾訊號以觀察粒子泳動進而分析粒子尺寸。
操作介面 :
運行程序進入樣品測試介面，介面主要由“樣品訊息及測試條件” 、”測試結果及粒徑分布” 、”相關曲線” 、”光子計數率”等四個視窗組成，其中”測試結果及粒徑分布”視窗顯示測試數據及粒徑分布圖，“相關曲線”視窗描述自相關的曲線趨勢，“光子計數率”顯示當前散射光子數，如下圖顯示:
|
規格型號 |
Winner 803 |
|
量測標準 |
GB/T 19627-2005/ISO 13321：1996 GB/T 29022-2012/ISO 22412：2008 |
|
測試範圍 |
1-10000nm（與樣品有關） |
|
濃度範圍 |
0.1mg/ml--100mg/ml(與樣品有關) |
|
準確度誤差 |
<1.5%（國家標準樣品D50值） |
|
重複性誤差 |
<1.5%（國家標準樣品D50值） |
|
雷射光源 |
主光源 : 半導體雷射，λ= 532nm，功率1~40mW(可調) 輔助光源 : 藍光雷射，λ= 405nm，功率 > 2mW |
|
偵測器 |
日本進口光電倍增管（PMT） |
|
散射角 |
90o |
|
樣品槽體積 |
4mL |
|
測試溫度 |
溫控5-90℃，精確度:0.1℃ |
|
測試速度 |
< 1 Min |
|
體積 |
600mm×380mm×230mm |
|
重量 |
12Kg |
|
數字相關器參數 |
自相關通道 : 256 / 基線通道 : 4 最小分辨時間 : 6ns 延遲時間 : 100ns – 10ms (可調) 運算速度 : 162 M/S |

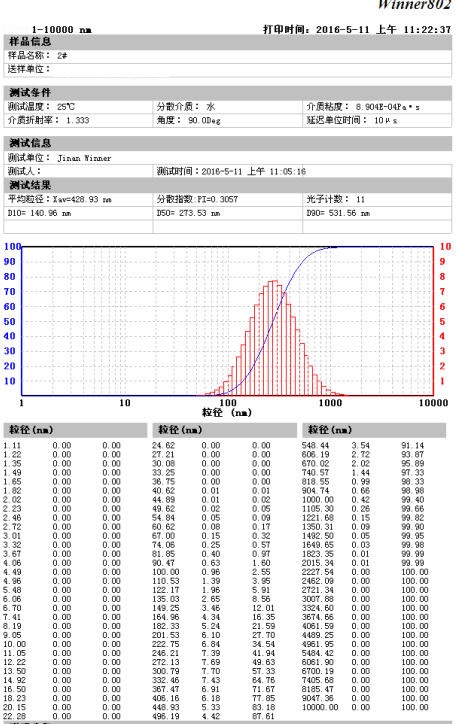

分析報告:
