全自動乾溼一體粒徑分析儀

2308全自動系列(量測範圍為0.01um ~ 2000um)，為一款乾、濕一體的雷射粒徑分析儀，切換乾溼便利，符合ISO-13320之測試規範。

型號 : Winner 2308

數量 :

量測原理：

雷射光觸及顆粒將產生光散射，大顆粒產生小角度散射，小顆粒產生大角度散射，利用散射光的角度與強度，與顆粒大小的依存關係，雷射粒徑分析儀以高速發射，環狀多角度接收器收集散射光訊號，配合軟體擬合粒徑分佈。

Mie理論可藉由輸入顆粒與介質的折射/吸收值，修正誤差。2308系列符合IS-13320之測試規範。

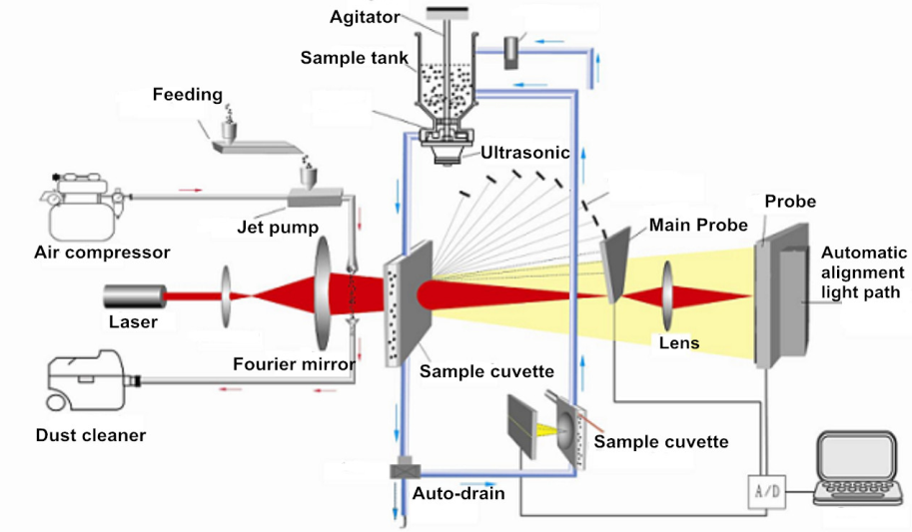

儀器結構圖：

儀器測試操作界面：

Ⅰ控制界面：

運行軟件，進入控制系統界面點擊模式可選擇進入人工模式或自動模式。控制功能檢查如下表介紹。自動模式支持智能一鍵操作，點擊“自動測試”，按提示加入樣品後，其他所有操作自動完成。不僅減輕了測試人員工作量，而且消除了人為因素的干擾。

濕法控制介面圖 乾法控制介面圖

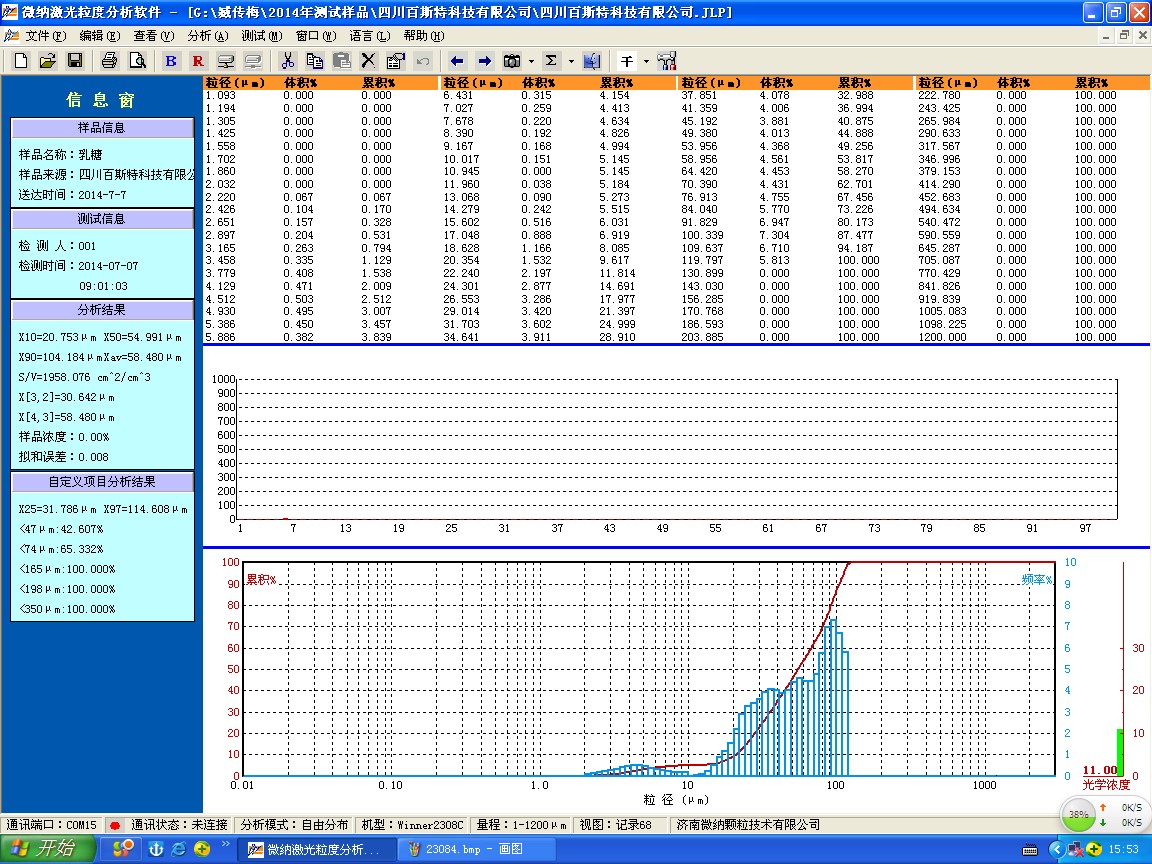

Ⅱ測試分析視圖

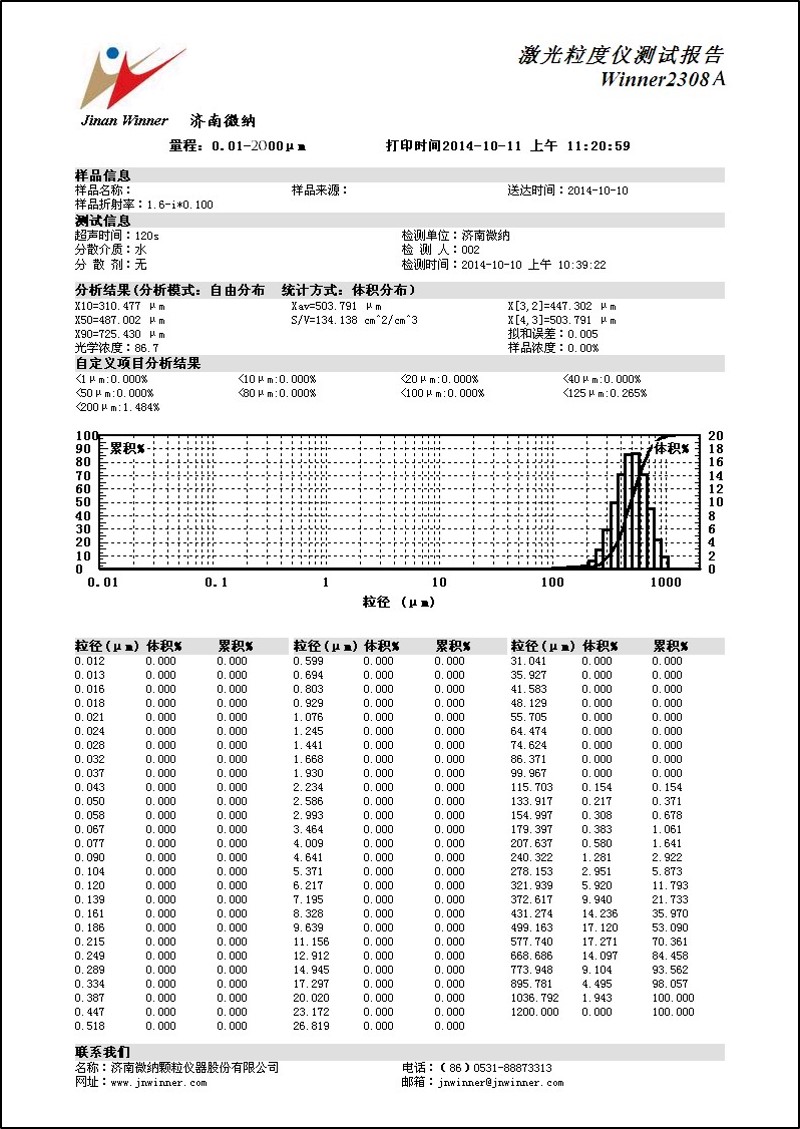

測試完畢後，根據需要選取記錄生成平均結果，系統形成分析記錄。自動模式下測試時，不需進行數據處理，系統自動形成並保存綜合分析過的測試記錄。

Winner2308分析視圖

硬體(主機+進樣器) :

規格型號		Winner2308A	Winner2308B
執行標準		ISO 13320-1:1999；GB/T19077.1-2308；Q/0100JWN001-2013
測試範圍		濕法0.01-2000μm 乾法1-2000μm	濕法0.01-1200μm 乾法1-1200μm
通道數		濕法127 乾法100	濕法120 乾法97
準確性誤差		<1%（國家標準樣品D50值）
重複性誤差		<1%（國家標準樣品D50值）
激光器參數		主激光源：高性能He-Ne激光器λ= 632.8nm，p> 2.0mW 輔助激光源：藍光雷射，λ= 405nm; p> 2mW
分散方法	超音波	±1ºC	±1ºC
	攪拌	AC110/220V±10%, 50Hz	AC110/220V±10%, 50Hz
	循環	810650660	810650660
	樣品池	12107401410	12107401410
操作模式		全自動操作模式
自動對中系統		全自動對中系統，對中精度高達0.2微米
測試速度		<2min/次
體積		主機:1190mm×380mm×560mm 濕式進樣器: 442mm×280mm×342mm
重量		60Kg+15Kg

軟體 :

軟體功能	分析模式	包括自由分佈、R-R分佈和對數正態分佈、按目分級統計模式等，滿足不同行業對被測樣品粒度統計方式的不同要求
	統計方式	體積分佈和數量分佈，以滿足不同行業對於粒度分佈的不同統計方式
	統計比較	可針對多條測試結果進行統計比較分析，可明顯對比不同批次樣品、加工前後樣品以及不同時間測試結果的差異，對工業原料質量控制具有很強的實際意義
	自定義分析	用戶自定義分析參數，根據粒徑求百分比、根據百分比求粒徑或根據粒徑區間求百分比，以滿足不同行業對粒度測試的表徵方式
	測試報告	測試報告可導出Word、Excel、圖片（Bmp）和文本（Text）等多種形式的文檔。
	多語言支持	中英文語言界面支持，還可根據用戶要求嵌入其他語言界面。
	智能操作	具有智能操作模式，可以自動控制進水、分散、測試等步驟，不但減輕測試人員的工作量，而且由於無人為因素干擾，測試結果的重複性更好。
