分體式噴霧粒徑分析儀
的廣分佈性能。
能滿足測試環境複雜、粒徑分佈較大的測試需求，適用於醫藥
、農藥、氣霧劑、噴霧造粒、消防等領域。
量測原理：
Winner 319噴霧式系列，採用Fraunhofer衍射原理和典型的平行光路設計，搭配高性能大功率雷射，實現針對開放式霧滴的粒徑偵測。

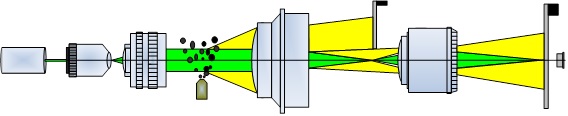

儀器原理圖：
|
規格型號 |
Winner 319A |
Winner 319B |
Winner 319C |
|
執行標準 |
ISO13320-1：1999，GB/T19077.1-2008，Q/0100JWN001-2013 |
||
|
設備結構 |
分體式 |
||
|
測試範圍 |
1~500μm |
1~1000μm |
1~2000μm |
|
通道數 |
72 |
75 |
80 |
|
準確性誤差 |
≦1% （國家標準品D50值） |
||
|
重複性誤差 |
≦1% （國家標準品D50值） |
||
|
雷射光源 |
LED雷射光源 ; λ= 532nm，功率1~40mW(可調) |
||
|
進樣方式 |
開放式 |
||
|
量測長度區間 |
0.1~10m |
||
|
鏡頭保護 |
雙氣幕式 |
||
|
設備體積 |
發射端：380mm×280mm×380mm 接收端：850mmx280mmx380mm |
||
|
設備重量 |
13+24Kg |
||
1. 採用分體式的結構設計，測量區間0.1~10m可調整，使用功率較大的半導體雷射提高訊號，
有效抵抗干擾，配合高解析偵測器，大幅提升S/N比。
2. 軟體功能強大，可通過移動噴嘴，即時記錄與統計分析量測區域內所有霧滴的粒徑分佈，並獲得
霧場在不同截面與高度的數據結果。並具有多重光散射自動校正功能，確保測試結果的準確性與
重複性，可適應不同濃度的霧滴量測。
3. 本款分析儀通用性和試用性強，具有自動對焦系統，可便捷的完成儀器的光路對焦。
4. 針對噴霧測試中霧滴對鏡頭產生污染的問題，設計研發氣流保護系統，可有效的保護鏡頭，
有效的延長儀器的使用壽命。

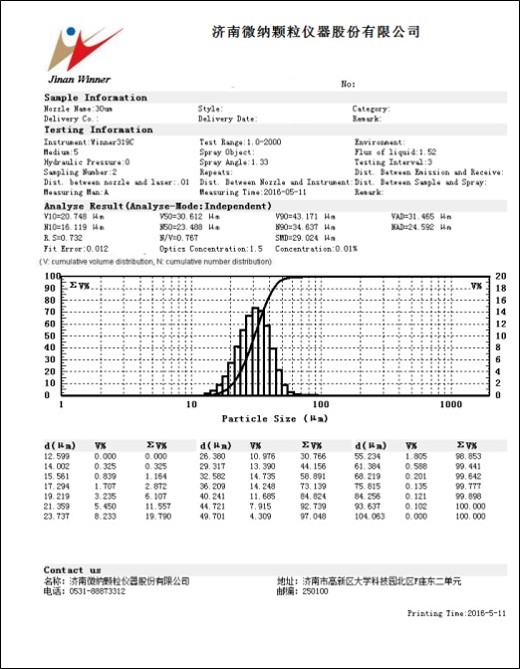

測試報告常用參數:
1. D10 / D50 / D90
2. D[3,2] (比表面積法平均粒徑)
3. D[4,3] (體積法平均粒徑)
客戶亦可自定義參數:
D25，D95
<25um累積百分比
<100um 累積百分比
<150um 累積百分比
